Как ведущий поставщик гибридных седанов, я воочию стал свидетелем замечательных достижений в технологии гибридных транспортных средств. Одним из важнейших аспектов этих транспортных средств является система охлаждения батареи, которая играет ключевую роль в обеспечении долговечности, эффективности и безопасности батареи гибридного седана. В этом блоге я углубляюсь в внутреннюю работу системы охлаждения гибридной батареи седана, исследуя ее важность, компоненты и работу.
Важность охлаждения батареи в гибридных седанах
Гибридные седаны сочетают в себе двигатель внутреннего сгорания с электродвигателем и аккумулятором. Аккумулятор хранит электрическую энергию, которая питает электродвигатель, обеспечивая дополнительную энергию во время ускорения и позволяя транспортному средству работать в электрическом режиме. Однако во время зарядки и разрядки батарея генерирует тепло. Чрезмерное тепло может иметь несколько пагубных последствий на батарею:
- Увеличен срок службы батареи: Высокие температуры ускоряют химические реакции внутри батареи, что приводит к более быстрому ухудшению батареи. Это может значительно сократить общий срок службы аккумулятора, увеличивая стоимость владения владельцем автомобиля.
- Снижение производительности: Тепло может привести к тому, что аккумулятор потеряет свою способность хранить и обеспечить энергоэффективность. В результате электрический ассортимент транспортного средства может быть уменьшен, а производительность электродвигателя может быть скомпрометирована.
- Риски безопасности: В крайних случаях перегрев может привести к термическому бегству, опасному состоянию, при котором температура батареи неудержимо повышается. Это может привести к сбою батареи, огнем или даже взрыву.
Следовательно, эффективная система охлаждения необходима для поддержания батареи в оптимальном диапазоне температур, как правило, между 20 ° C до 40 ° C.
Компоненты гибридной системы охлаждения батареи седана
Система охлаждения гибридной седанской батареи обычно состоит из следующих компонентов:
1. Охлаждающая жидкость
Охлаждающая жидкость, обычно смесь воды и этиленгликоля, используется для поглощения тепла из аккумулятора. Эта жидкость циркулирует через аккумулятор, неся тепло, чтобы быть рассеянным в другом месте.
2. Охлаждающие каналы
Аккумулятор разработан с помощью каналов охлаждения, интегрированных в его структуру. Эти каналы позволяют охлаждающей жидкости течь вокруг отдельных батарейных ячеек, обеспечивая однородную теплопередачу.
3. Насос
Насос отвечает за циркуляцию охлаждающей жидкости через каналы охлаждения. Насос, как правило, электрически питается и может регулировать скорость потока охлаждающей жидкости в зависимости от температуры батареи.
4. Теплообменник
Теплообменник является важным компонентом, который переносит тепло от охлаждающей жидкости в окружающую среду. Это может быть воздухом - охлажденный или жидкий - охлажденный.
- Воздух - охлажденный теплообменник: В воздухе - охлажденная система вентилятор дует воздух над теплообменником, который содержит жидкость горячего охлаждения. Тепло переносятся из жидкости в воздух, а затем охлаждающая жидкость возвращается в аккумулятор.
- Жидкость - охлажденный теплообменник: В жидкости - охлаждаемой системе жидкость горячего охлаждения от аккумулятора передается через теплообменник, который подключен к основной системе охлаждения автомобиля. Тепло переносится в охлаждающую жидкость автомобиля, которая затем охлаждается радиатором.
5. Датчики температуры
Датчики температуры размещаются по всему аккумулятору для контроля температуры отдельных ячеек. Эти датчики обеспечивают реальную - данные о температуре по времени для блока управления транспортным средством, что затем может соответственно отрегулировать работу системы охлаждения.
Как работает система охлаждения
Работа гибридной системы охлаждения батареи седана можно разделить на следующие шаги:
1. Мониторинг температуры
Датчики температуры непрерывно контролируют температуру батареи. Если температура превышает предварительный порог, блок управления активирует систему охлаждения.
2. Циркуляция охлаждающей жидкости
Как только система охлаждения активируется, насос начинает циркулировать охлаждающую жидкость через каналы охлаждения в аккумуляторе. Охлаждающая жидкость поглощает тепло, генерируемое батарельными клетками, когда она течет по каналам.
3. Теплопередача
Охлаждающая охлаждающая жидкость затем течет к теплообменнику. В воздухе - охлаждаемой системе вентилятор дует воздух над теплообменником, а тепло перемещается из жидкости в воздух. В жидкости - охлаждаемой системе тепло переносится из жидкости охлаждения аккумулятора в главную охлаждающую жидкость автомобиля.
4. Возврат охлаждающей жидкости
После того, как тепло было перенесено, охлаждающая охлаждающая жидкость возвращается в аккумулятор, чтобы продолжить цикл охлаждения. Блок управления непрерывно контролирует температуру батареи и регулирует скорость потока охлаждающей жидкости и работу вентилятора или других компонентов охлаждения по мере необходимости для поддержания батареи при оптимальной температуре.
Пример: Toyota Camry Hybrid

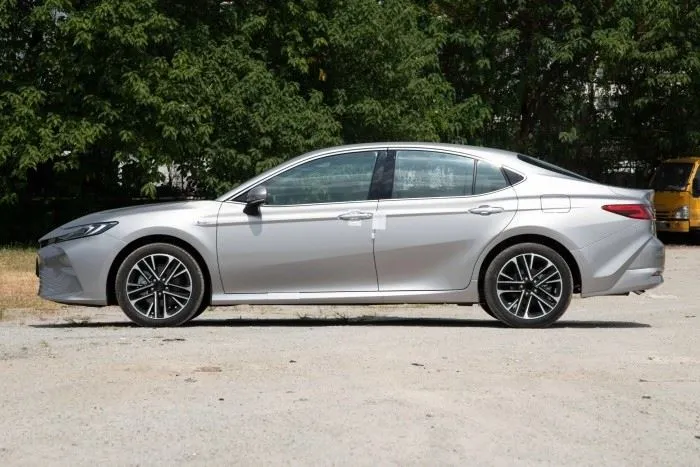

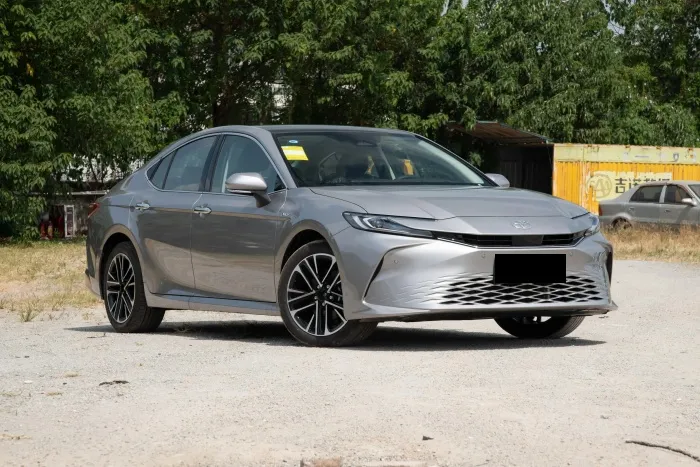

АToyota CamryHybrid - это популярный гибридный седан, который оснащен расширенной системой охлаждения батареи. Toyota разработала свою систему охлаждения, чтобы обеспечить долгосрочную производительность и надежность аккумулятора.
В гибриде Toyota Camry батарея охлаждается жидкой охлажденной системой. Охлаждающая жидкость циркулирует через аккумулятор, поглощая тепло из ячеек. Нагретая жидкость затем течет к теплообменнику, который интегрируется с основной системой охлаждения транспортного средства. Тепло переносится в охлаждающую жидкость автомобиля, которая затем охлаждается радиатором. Эта конструкция обеспечивает эффективное рассеяние тепла и помогает поддерживать батарею при оптимальной температуре.
Контакт для закупок
Если вы находитесь на рынке гибридных седанов или заинтересованы в том, чтобы узнать больше о наших расширенных системах охлаждения батареи, мы хотели бы услышать от вас. Наша команда экспертов готова помочь вам найти идеальное решение гибридного седана для ваших нужд. Независимо от того, являетесь ли вы автосалоном, менеджером флота или отдельным покупателем, мы можем предоставить вам высококачественные гибридные седаны и подробную информацию о нашей инновационной технологии батареи. Обратитесь к нам, чтобы начать обсуждение закупок и воспользоваться новейшими технологиями гибридных транспортных средств.
Ссылки
- Смит, Дж. (2020). Технология гибридных транспортных средств. Автомобильная инженерная пресса.
- Браун, А. (2019). Системы управления аккумуляторами в гибридных и электромобилях. Энергетические публикации.
